대형 LCD를 장착하고 있어 한글 메시지가 지원되며 작업자가 신속하고편리하게 운영할 수
있도록 고안된
토탈스테이션입니다.
|
|
 |
숫자 / 알파벳 키보드를 장착 |
| |
|
다양한 현장에서도 편리하고 빠르게 장거리를 측량을 가능하도록
하였습니다. |
| |
 |
|

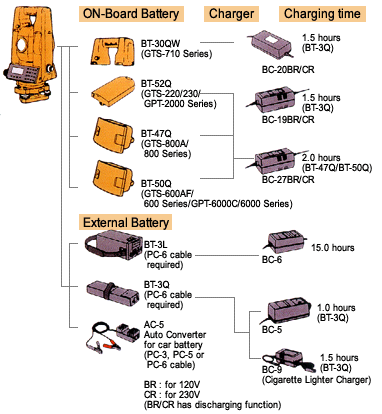

장시간 사용 가능한 밧데리 |
효율적이고 지속적인
측량을 위해 연속거리 측정시 10시간 사용이 가능 하도록 밧데리 성능을 향상
시켰습니다.
각도 측정시에는 45시간까지 가능한 초장 시간용 밧데리를 채택하였습니다. |
| |
|
|
 |
|
|
두축 보정 장치 |
| |
|
GTS-230N Series는 고정도의 측량을 위해 기계의 연직축에
대한 X,Y축 방향의 기울기를 검출하여
수평/연직각의 오차를 보정합니다. |
| |
|
내부 메모리 내장 |
| |
|
데이타 관리의 편의를 위해 측정 데이타 8,000점,
측설 데이터 16,000점을 저장할 수 있습니다. |
|
완전 방수, 방진 구조(IPX 6등급) |
| |
GTS-230N Series는 측량시에 불안정한 기상 상태에서도
견딜 수 있도록 완전 방수, 방진 구조를 실현
하였습니다. |
|
|
응용 측량 프로그램 |
 측설(LAY
OUT) - 좌표를 알고 있는 점이 유실되거나 그 위치를 확인하고 싶을때 사용되는 프로그램입니다.
대변
측정(MLM) - 두 미지점 간의 수평거리, 사거리, 고저차를 측정할 수 있습니다.
원격
높이 측정(REM) - 프리즘을 직접 세울 수 없는 곳의 높이를 측정하기 위한 기능입니다.
배각
측정(REP) - 두 포인트간의 배각 측정이 가능합니다. 또한 총합각과 평균각이 표시됩니다.
옵셋
측정 - 프리즘을 직접 설치할 수 없는 측점까지는 거리 및 좌표를 측정하는 기능입니다.
-
각도 옵셋, - 거리옵셋, - 원주옵셋, - 평면옵셋
|
|
다양한 내장 프로그램 |
|
|
 |
기계점의
좌표와 기지점의 좌표를 입력 시키면 두점간의
방위각이 자동적으로 표시됩니다.
(GTS-710/600/220/230 Series) |
|
|
|
트래버스측량
등에 의해 기계를 이동할 경우 최종 이동점의
좌표를 원점의 좌표로 표시합니다.
(GTS-710/600 Series) |
|
|
|
기지점의
좌표 데이타로부터 계산된 수평각과 수평거리로
측설할 점이 표시됩니다. 컴퓨터에서 계산되어 전송된 내부
메모리의 좌표데이타로 기지점의 측점 번호를 입력시켜
측설할 점을 찾습니다.
(GTS-710/600/220/230 Series) |
|
|
|
프리즘을
직접 설치할 수 없는 장소에 그 구조물의 중심선
상에 프리즘을 설치하여 거리 및 좌표를 얻을 수 있습니다.
(GTS-710/600/220/230 Series) |
|
|
|

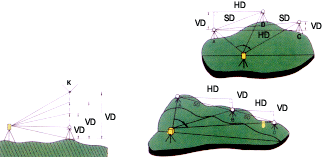

원격 높이 측정 |
프리즘
설치가 불가능한 장소의 연직거리를 그 연직선상에
프리즘을 설치하여 망원경의 시준에 따라 연직거리가
계속적으로 표시됩니다.
(GTS-710/600/220/230 Series)
|
|
대변 측정 |
2점간 또는
다음 두점간의 수평거리, 사거리, 고저차를
무제한으로 측정할 수 있습니다.
(GTS-710/600/220/230 Series) |
|
|
|
케이블이나
벽 위의 임의의 점에 대한 옵셋거리, 연직거리,
수평거리를 계산하며 또한 케이블 높이를 화면상에 표시
합니다. 우선 A점과 B점을 측정한 후 케이블상의 점을 시준
합니다. 그러면 A점에서 수평거리(옵셋거리), 연직거리,
기계로부터 수평거리가 표시됩니다. 그 다음 측정모드로
전환하면 시준점에서 지면까지의 거리 즉 케이블 높이를
측정할 수 있습니다. (GTS-600 Series) |
|
후방교회법(RESECTION) |
| |
기지점의 좌표들로부터 기계점 좌표를 계산합니다. 계산
방법은 이용 가능한 데이타에 달려 있습니다. 각과 거리를 측정할 경우 2개의
포인트, 단지 각만 측정할 경우 3개의 포인트, 그리고 Least Square 방법으로 계산할 경우
3개 이상 16개까지의 측점이 사용됩니다.
(GTS-710/600/220/230 Series) |
|
교차점 좌표 계산(INTERSECTION) |
| |
두개의 기지점과 각각의 방위각 및 거리를 가지고 교차점의
좌표를 계산합니다.(GTS-710/600 Series) |
|
횡단 측량(CROSS SECTION SURVEYING) |
| |
횡단상의 데이타를 체인, 옵셋, 레벨 형태로 측량하여
저장할 수 있습니다.(GTS-710/600 Series) |
|
도로 측설(ROAD SETTING OUT) |
| |
도로공사에서 계산된 측점을 찾을 수 있습니다.(GTS-710/600
Series) |
|
트래버스 조정(TRAVERSE ADJUSTMENT) |
| |
트래버스로 측량한 데이타를 조정할 수 있습니다.(GTS-710/600
Series) |
|
인버스(INVERSE) |
| |
두점에 대한 방위각 및 거리를 계산할 수 있습니다.(GTS-710/600
Series) |
|
면적 계산(AREA CALCULATION) |
| |
코드를 가진 포인트에 의해 다각형의 면적을 계산할 수
있습니다.(GTS-710/600/220/230 Series) |
|
SPECIFICATIONS |
| MODEL |
적용 기종 |
Diagonal
Eyepiece-10 |
GTS-710
Series, GTS-600 Series
GTS-220 Series, GTS-230 Series
GTS-2000 Series, GTS-6000 Series |
Solar
Reticle-7 |
GTS-710
Series, GTS-600 Series
GTS-220 Series, GTS-230 Series
GTS-2000 Series, GTS-6000 Series |
Solar
Filter-6 |
GTS-710
Series, GTS-600 Series
GTS-220 Series, GTS-230 Series
GTS-2000 Series, GTS-6000 Series |
Trough
Compass-6 |
GTS-710
Series, GTS-600 Series
GTS-220 Series, GTS-230 Series
GTS-2000 Series, GTS-6000 Series |
Optical Plumment
Tribrach |
GTS-710
Series, GTS-600 Series
GTS-220 Series, GTS-230 Series
GTS-2000 Series, GTS-6000 Series |
|
 |
 |
| Data 입력키 보드 DK-7은 GTS-220/230 Series와 연결하여 손쉽게
숫자와 영문자를 입력할 수 있습니다. |
 |
DATAENTRY KEYBOARD
|
|
|
SPECIFICATIONS |
| |
| |
DK-7 |
| 화면부 |
도트매트릭스
LCD 16문자 × 2라인 |
| 전원 |
2
AAA 밧데리 |
| 사용
시간 |
약
50시간 |
| 방수능 |
IPX
6 |
| 사용
온도 |
-20℃
~ +50℃(-4˚F ~ +122˚F) |
| 크기 |
125
× 75 × 21mm |
| 케이블
크기 |
1.2m |
| 커넥터 |
6
Pin(TOPCON RS - 232C Port) |
| 작동키 |
20키
+ 전원키 |
| 중량 |
200g |
|
|
|
SPECIFICATIONS(GTS-220 Series/GTS-230
Series) |
| MODEL |
GTS-230N
Series |
GTS-230
Series |
| GTS-232N |
GTS-233N |
GTS-235N |
GTS-236N |
GTS-232 |
GTS-233 |
GTS-235 |
GTS-236 |
| 망원경 |
| 대물렌즈직경 |
45mm(EDM
: 50mm) |
| 배율 |
30 × |
| 분해력 |
2.5
" |
| 최단촛점거리 |
1.3m |
| 거리측정 |
|
측정범위 |
1프리즘
*1
*2 |
|
2,000m
2,300m |
3,000m
3,500m |
| 3프리즘
*1
*2 |
|
2,700m
3,100m |
4,000m
4,700m |
| 9프리즘
*1
*2 |
|
3,400m
4,000m |
5,000m
5,800m |
| |
조건 |
1. 보통 기상
상태(가시거리 20Km) 2. 양호한 기상 상태(가시거리 40Km) |
| 정도 |
±(2mm
+2ppm) m.s.e |
±(3mm+3ppm) |
±(2mm
+2ppm) m.s.e |
| 측정시간 |
| 단회/연속 |
1.2초 |
| 트래킹/코스 |
0.4초/0.7초 |
| 최소측정단위 |
Fine : 1mm/0.2mm
Normal/Coarse : 1mm Tracking
: 10mm |
| 기상보정 |
-999.9 ~ + 999.9
ppm(0.1ppm) |
| 프리즘상수 |
-99.9 ~ + 99.9
ppm(0.1mm 간격) |
| 각도측정 |
|
최소독취치 |
1"/5" |
1"/5" |
| 정도 |
2" |
3" |
5" |
6" |
2" |
3"
|
5" |
6" |
| 측각시간 |
3초 |
| 각도검출부 |
H : 양방향
V : 단방향 |
H : 단방향
V : 단방향 |
H,V : 양방향
|
H : 양방향
V : 단방향 |
H : 단방향
V : 단방향 |
| 자동보정장치 |
보정범위 |
양축보정 |
양축보정 |
| 보정범위 |
±3' |
| 기포감도 |
원형기포 |
10'/2mm |
| 수평기포 |
30"/2mm |
40"/2mm |
30"/2mm |
40"/2mm |
| 구심망원경 |
| 구심경배율 |
3
× |
| 최단촛점거리 |
0.5m ~
∞ |
| 밧데리사용기간 |
연속거리 측정시
: 10시간, 연속각도 측정시 : 45시간 |
| 충전시간 |
1.8시간(BC-29CR) |
| 본체무게 |
45kg |
| 방수능 |
IPX 6등급 |
| 내부메모리 |
측정데이타 :
8,000점, 측설데이타 : 16,000점 |
|
|
 |
|
