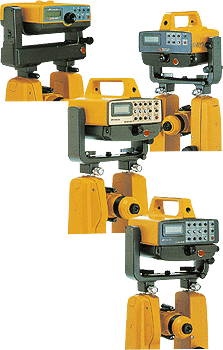

TOPCON의 전자식
광파측량기 DM Series는 소형 경량으로서 장거리 고정도에
효율적입니다.
 |
SPECIFICATIONS(DM Series) |
|
MODEL
|
최대측정 거리
|
최대측정 거리
|
키보드
|
참고
|
| DM-S3L |
7,000m
|
±(5mm+3ppm)
|
좌표측정기능
내장
|
다양한 기능의
장거리용
|
| DM-S2 |
4,900m
|
±(5mm+3ppm)
|
좌표측정기능
내장
|
다양한 기능의
중거리용
|
| DM-A5 |
1,500m
|
±(5mm+3ppm)
|
기계계산기능
내장
|
다양한 기능의
단거리용
|
| DM-H1 |
900m
|
±(1mm+2ppm)
|
기계계산기능
내장
|
고정도의
단거리용
|
|
| |
 |
|
|
데이타 전송기능 |
| |
|
TOPCON 전자식 데오도라이트
DT-101과 접속하면 측거, 측각이 동시에 처리되므로 토탈스테이션의
기능을 수행합니다. |
|
|
| |
 |
 |
|
|
소형의 전원부 |
| |
|
밧데리는 소형 경량으로 사용하기
편리합니다. |
|
|
| |
 |
|
|
소형 경량 |
| |
|
DM시리즈는 TOPCON의 최신기술로서
크기와 무게를 최소화하고 성능을 한층 추가시킨 결정체입니다.
DM-S3L : 2.3kg, DM-S2/H1 : 2.2kg, DM-A5
: 1.4kg |
|
|
|
SPECIFICATIONS(DM Series) |
| MODEL |
DM-S3L
|
DM-S2
|
DM-A5
|
DM-11
|
| 거리측정 |
|
| 측정범위 |
|
|
1Prism *1 |
4,300m
|
2,400m |
800m |
800m |
| *2 |
(5,000m)
|
(2,700m) |
(900m) |
(900m) |
| 3Prism *1 |
5,400m
|
3,100m |
1,300m |
|
| *2 |
(6,000m) |
(3,500m) |
(1,500m) |
|
| 9Prism
*1 |
6,400m |
4,300m |
|
|
| *2 |
(7,000m) |
(4,900m) |
|
|
| |
*
1 : 보통 기상 상태(가시거리 20Km) |
| *
2 : 양호한 기상 상태(가시거리 40Km) |
| 측정정도 |
±(5mm
+ 3ppm)m.s.e |
±(1mm + 2ppm) |
| 측정시간,단회,연속 |
4초
|
| 트래킹 |
0.8초 |
0.5초 |
0.6초 |
|
| 최소측정 |
1mm 단회, 연속측정,
10mm 트래킹 측정 |
0.2mm 연속측정 |
| 프리즘 상수보정 |
±99mm(1mm간격),
±99.8ppm(0.2mm간격)(H1) |
| 시준경 배율 |
10 × |
8 × |
6 × |
8 × |
| 시계 |
2˚ |
3˚ |
2˚ |
| 본체 이동범위 |
±40˚ |
| 계산기능 |
수평거리/고저차/좌표치,
기준거리편차, 평균거리, 표준편차 |
평균거리 및 표준편차 |
| 기타 |
조명 ON/OFF, 빛의
강도 Aoto-Hold 조정, m/f 전환 |
정원공급장치
최대측정시간(거리) |
2시간 |
1시간 |
2시간 |
| 무게 |
2.3kg |
2.2kg |
1.4kg |
2.2kg |
 |
DM-A5의 사거리 계산용입니다.
DM-A5를 DT-101과 결합하여 사용하면 수평거리, 좌표, 표준거리 세팅 등 다양한
형태의
측량계산을 할 수 있습니다. |
|
|
 |
|
