G/GG/GD/GGD 타입 |
|
|
GPS와 GLONASS의 2주파 타입 |
| |
기준점 측량 및 RTK 측량이 보다 빠르고
정확하게 이루어집니다. 특히 RTK 측량시에 GPS
위성이 부족한 경우 GLONASS 위성으로 보완하여 신속한 측량이 이루어집니다. |
|
대용량의 내부 메모리 |
| |
기본적으로 제공되는 메모리는 8M로 사용자의 편의에 따라 96M까지
확장이 가능합니다. |
|
두개의 전원 포트로 장시간 측량이 가능 |
| |
작업중에 전원에 문제가 생겼을 경우에는 다른 포트에 전원으로
자동 연결되어 지속적으로
작업이 이루어집니다. |
|
동급 최대의 40채널을 사용 |
| |
GPS와 GLONASS 위성을 동시에 사용하므로
작업 효율의 극대화를 이루었습니다. |
|
신속한 Real-Time Kinematic(RTK)
측량 |
| |
무선 모뎀 및 콘트롤라를 이용한 신속하고
고정도의 측량이 이루어집니다. |
|
토목 및 전문 측지측량에 이용 |
| |
고정도가 요구되는 전문 측지측량 및 각종
토목공사에 이용됩니다.
 해상파일항타
준설작업
교량상판
작업 등 |
|
|
|
GG/GD 타입 |
|
|
휴대형으로 사용이 가능 |
| |
제품의 경량화로 측량 및 이동이 편리합니다. |
|
RS-232C 포트로 데이타 전송 |
| |
컴퓨터와 모뎀은 각각 A/C 포트로 연결됩니다. |
|
간섭이 심한 곳에서도 측량이 가능 |
| |
Co-op Tracking 기능으로 간섭이
심한 곳에서도 측량이 가능해졌습니다. |
|
사용자 편의에 따라 각종 FIRMWARE 지원 |
| |
불필요한 기능을 제한함으로써 경제적인 작업이 이루어집니다. |
|
간편한 소프트웨어 및 하드웨어 업그레이드 |
| |
L1 주파수신기에서 L2 수신기로 소프트웨어에 의한 업그레이드가
가능합니다. |
|
 |
|
제로 센타안정성의 Legant 안테나 |
| |
정확한
센타를 유지하기 위해 4개의 피드점을 사용합니다. |
|
|
|
EURO-160 |
|
|
패러다임 칩 |
| |
GPS
L1/2 또는 GLONASS의 모든 신호를 추적할 수 있는 40개의 수퍼채널을 내장하고
있습니다.
TOPCON
GNSS를 채택하고 있습니다.
코드와
캐리어에 대한 다중반사를 완화합니다. |
|
|
|
Lagacy 파워 스테이션 |
| |
Legacy
구성품목(수신기, 안테나, 라디오 모뎀, 밧데리)이
구비된 완벽한 케이스 |
|
|
|
데이터 콜렉터 |
| |
윈도우
CE환경으로 작업 속도가 빠릅니다.
철저한
품질관리로 내구성이 양호합니다.
133MHz나
192MHz에서 사용이 가능합니다.
탁월한
호환성으로 타사 제품의 토탈스테이션과 GPS를 동시 지원합니다. |
|
 |
|
강력한 데이터 링크 라디오 모뎀 |
| |
450MHz
~ 470MHz의 주파수를 갖는 외장형 모뎀입니다.
송신
출력은 2,35W로 장거리레 적합합니다.
채널은
사용자 임의대로 조정이 가능합니다.
인터페이스는
RS-232C로 연결합니다. |
|
|
후처리 프로그램 - Pinnacle Software |
| |
GPS와
GLONASS 데이터를 동시에 처리합니다.
데이터
처리가 보다 간편해졌습니다.
취득한
데이터를 각종 CAD 포맷으로 변환할 수 있습니다.
간편한
RINEX 공통 포맷으로 타사 데이터를 처리 가능 |
|
 |
|

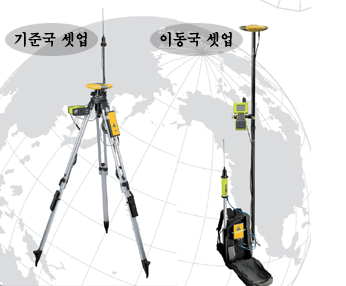

RTK 구성장비 |
|
|
|
SPECIFICATIONS(GNSS 수신기사양) |
| MODEL |
Lagacy-E(G,GG,GD,GGD
Type) |
Lagacy-H(GD
Board Type,GG Board Type) |
| 기술 |
40채널 GNSS 수신기, MINTER Interface(Eurocard
Type)가
내장된 견고하고 완전한 알루미늄 외장 |
| 채널 |
40 L1 채널, 20 L1 + L2 채널 GPS/GLONASS
옵션
GG:20 채널-GPS L1, GLN L1, GPS/GLN L1, GD:20 채널-GPS L1, GPS L1/L2 |
| 시그널 |
GGD Type : GPS/GLONASS L1/L2(L1-C/A와
L1/L2-Full Cycle Carrier Phase, P1/P2)
GD Type : GPS L1/L2(L1-C/A와 L1/L2-Full Cycle Carrier Phase,
P1/P2)
GG Type : GPS/GLONASS L1(L1-C/A와 L1-Full Cycle Carrier Phase)
G Type : GPS L1 *L1-C/A와 L1-Full Cycle Carrier Phase) |
| 측정모드 |
Ststic/Rapid Static
Kinematic & RTK(Continuous 모드와 Stop & Go 모드 DGPS(코드보정)) |
| |
Ststic/Rapid Static |
| 2주차 측정 |
수평 3mm + 1ppm(×기선길이)
수직 5mm + 1ppm(×기선길이) |
| 1주파 측정 |
수평 5mm + 1.5ppm(×기선길이)
수직 6mm + 1.5ppm(×기선길이) |
| |
Real-Time Kinematic(RTK) |
| 2주파 측정 |
수평 10mm + 1.5ppm(×기선길이)
수직 20mm + 1.5ppm(×기선길이) |
| 1주파 측정 |
수평 15mm + 1.5ppm(×기선길이)
수직 30mm + 1.5ppm(×기선길이) |
| Reaquisition |
< 1sec |
| 통신포트 |
최대 4시리얼(RS-232) |
최대 4시리얼(RS-232) |
| 메모리 |
최대 96MB(기본 8MB) |
| 출력율 |
최대 20Hz |
| 통신속도 |
최대 460800(디폴트 : 115200)
"300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
115200, 230400, 406800" |
| 밧데리 |
7시간(2.3AH 충전 밧데리 경우) |
| 전원 |
6~28V DC |
5~14V DC |
| 방수 |
첨단 기술의 완전밀폐 방수형(100%), 알루미늄 보다
더 안정한 고정밀 |
| 저장온도 |
-40℃ ~ +75℃ |
-40℃ ~ +75℃ |
| 작동온도 |
-40℃ ~ +55℃ |
-40℃ ~ +55℃ |
| |
 |
|
|
 |
|
