AT-G1/G2(32배율) |
| |
1km 왕복오차 ±0.7mm(광학 마이크로메타 부착시
0.4mm) |
|
|
AT-G3(30배율) |
| |
1km 왕복오차 ±1.5mm(광학 마이크로메타 부착시
±1.0mm) |
|
|
AT-G6(24배율) |
| |
1km 왕복오차 ±2.0mm, 최단 촛점거리 : 0.5m |
|
|
AT-M3(26배율) |
| |
1km 왕복오차 ±2.0mm, 최단 촛점거리 : 0m |
|
 |
| |
측량 현장에서 모든 수평작업에 이용되는 고정도, 고품질의
완벽한 제품입니다.
망원경부가 고체질소 가스로 봉입되어 습지나 터널 등지에서 작업시 완벽한 방수 효과를
얻을 수 있습니다.[IEC보호 7등급] |
|
 |
| |
TOPCON의 AT-G 시리즈 모든 기종은 제품의
고정도와 항구성을 위해 독자적인 자동보정기구
방식을 채택하고 있습니다. 돔형 삼각대 설치시 어느 부위로도 자유롭게 부착할 수 있도록
기반부가 오목하게 되어 있습니다.
신속하고 간편한 시준으로 정밀한 수평선을 확인할 수 있습니다. |
|
|
OPTIONAL ACCESSORIES |
 |
 |
 |
| Optical micrometer |
Diagonal eyepiece |
Illuminator-5 |
|
 |
| |

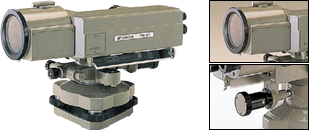

측량이 어려운 환경은 물론 빌딩 건축과 기계설치 등
고정도 수평작업에
적합한 최고로 띄어난 분해력 2", 42배의 고배율, 대물직경 50mm인
고정밀 망원경부를 채용했습니다. |
|
 |
| |
TS-3A는 스타디아 측량이 가능한 대물렌즈로 직경이
크고, 기포관 감도가 40"
완전 방수형입니다.
TS-3B는 조명장치가 부착되어 상이 밝은 기포관 감도 도 120"의 완전 방수형입니다. |
|
 |
|
조명장치 부착(TS-3B) |
| |
조명장치가 부착되어 있어 수평상을 깨끗하게 시준할 수
있습니다.
AA형 건전지 2개로 연속 10시간 조명이 지원됩니다.
건전지의 교환은 카세트식으로 간편합니다. |
|
|
SPECIFICATIONS |
| MODEL |
자동레벨 |
틸팅레벨 |
| |
AT-G1 |
AT-G2 |
AT-G3 |
AT-G6 |
AT-M3 |
TS-E1 |
TS-3A |
TS-3B |
| 망원경 |
| 전장(mm) |
229 |
229 |
230 |
193 |
238 |
304 |
222 |
208 |
| 배율 |
32 × |
32 × |
30 × |
24 × |
26 × |
42 × |
32 × |
26 × |
| 분해능 |
2.5" |
2.5" |
3.0" |
4.0" |
3.0" |
2" |
2.5" |
3.5" |
| 최단촛점거리(m) |
1.0 |
1.0 |
0.5 |
0.5 |
0.0 |
2 |
1.4 |
0.5 |
| 기포감도 |
| 원형기포(2mm) |
8' |
8' |
8' |
8' |
10' |
4' |
10' |
10' |
| 틸팅범위 |
- |
- |
- |
- |
- |
±8 |
±20' |
±20' |
| 1km왕복
측정정도 |
| 마이크로미터 미착(mm) |
±0.7 |
±0.7 |
±1.5 |
±2.0 |
±2.0 |
- |
±1.5 |
±2.0 |
| 마이크로미터 부착(mm) |
±0.4 |
±0.4 |
±1.0 |
- |
- |
- |
- |
- |
| 수평분도반 |
| 최소독취치 |
10' |
1° |
1° |
1° |
1° |
- |
- |
- |
| 무게 |
| 본체(kg) |
2.1 |
1.8 |
1.8 |
1.6 |
2.3 |
3.8 |
2.0 |
2.0 |
|
|
 |
|
