GTS-721/722/723/725
Windows
CE. NET
Graphical Total Station
|
 |
Windows
CE의 운영체제 |
| |
Windows
CE의 운영체제는 고해상의 그래픽 디스플레이와 정확하고 안정적인 시스템이
지원되며 사용자의 원활한 작업을 위해 다양한 측량프로그램을 제공합니다.
그리고 다른 작업을 위해 필요한 파일을 손쉽게 변환할 수 있으며 첨단기술을 이용한 배터리
는 최소의 전력효율로써 작업의 극대화를 누릴 수 있도록 도와줍니다.
Windows
CE 운영체제는 혁신적인 기능을 토대로 측량산업의 핵심적인 역할을 해 나갈 것
입니다. |
|
|
|
최첨단 차세대 토탈스테이션! |
| |

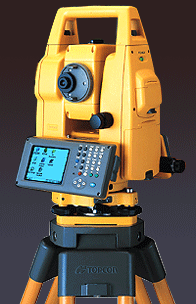

TOPCON의 차세대 토탈스테이션 GTS-720
시리
즈는 터치 스크린, 장시간의 작업을 보증하는
리튬이온 베터리와 강력한 On-board 소프트웨어
와 함께 내장형 Windows
CE.NET 운영시스템
& 컬러 그래픽 디스플레이가 가장 큰 특징입니다.
|
|
간편한 조작성과 친절한 기술교육 |
| |
GTS-720 시리즈는 운영방법이 간단하므로
신속한
작업을 주목적으로 하고 있습니다.
경험이 풍부한 사용자는 간단한 교육만으로 빠르고,
직관적인 조작방법을 터득할 수 있을 것이고 처음
접하는 사용자에게도 자세한 기술교육을 토대로
작업시 전혀 불편함이 없게 해 드릴것입니다. |
|
 |
신개념
토탈스테이션!
전기능 100%
한글화 실현
|
|
빠르고 정확한 측정 시스템 |
| |
GTS-720 시리즈는 마이크로프로세서 SH7750R이 내장되어 있고 메모리 64MB
RAM은 사용자에게 가장 빠른 결과를 출력해줍니다.
|
|
보다 광범위해진 측정거리와 1.2초의
빠른 측정시간 |
| |
신속한 작업효율을 위한 즉각적인 스크린 업데이트가 가능하고 쉽고 간편한 키조작으로
거리 & 각도를 정확히 측정할 수 있습니다.
GTS-720 시리즈는 1소자 사용시 3,000m의 측정거리를 제공하며 거리 측정시간은 정밀측정시 1.2초의
빠른 측정시간을 자랑합니다.
보다 짧아진 측정시간은 사용자로 하여금 작업의 효율성 및 생산성을 증대시킬 것입니다.
|
|

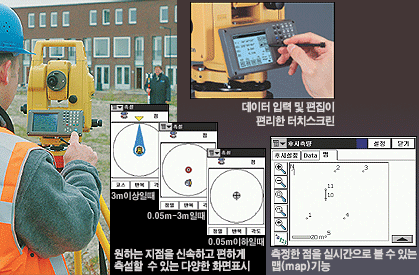

그래픽 TFT 칼라 LCD &
터치 스크린 |
| |
3.5인치 TFT 칼라 LCD를 채택함으로써 사용자에게 다양한 정보를 제공하고 실시간으로
작업성과를 그래픽(MAP) 처리되어 확인할
수 있습니다. 또한 TFT-LCD는 밝은 햇빛에서 작업할때도 사용자에게 선명한 메시지를 전달할 수 있도록 설계되어
있습니다.
그리고 데이터의 입력 및 편집을 쉽고 빠르게 조작할 수 있도록 터치 스크린 방식을 채택하였습니다. |
|
|
포인트 가이드 |
| |
TOPCON의 포인트 가이드 기능은 작업을 빠르고 쉽게 하는 것을 가능하게 합니다.
2개의 LED를 이용하여 측정지역의 정확한 지점을 찾을 수 있어서 작업효율을 증대시켜 줍니다. |
|
|

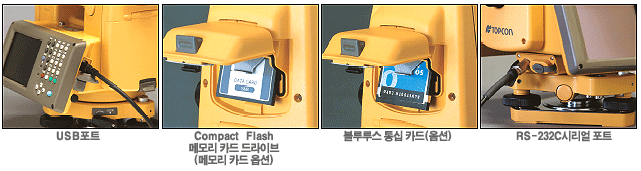

다양한 데이터 전송 방식 |
| |
GTS-720 시리즈는 4가지의 데이터 입/출력 기능을 내장하고 있어 작업 환경에
따라 원하는 기능을 선택할 수 있습니다. |
|
| |
 |
|
장시간 사용 가능한 리튬 이온
배터리 채택 |
| |
TOPCON의 신기술인 리튬이온 배터리(BT-61Q)는
거리+각도 측정 모드에서 약 7.5시간을 사용할 수
있으며, 각도만 측정할 경우 약 10시간을 사용할 수 있습니다.
장시간 사용할 수 있는 배터리를 채택함으로써 여러 개의 배터리를 사용할 필요없이 한 개만으로도
충분히 측량이 가능합니다. |
|
TopSURV On-Board 프로그램
TopSURV On-Board 프로그램은 전자야장 및 측설, COGO기능과 도로측량에 필요한 다양한 프로그램이
내장되어 있습니다.
|
|
TopSURV On-Board 메뉴 구조도 |
|
■ JOB |
|
■ 측설 |
|
 |
|
열기
신규
삭제
구성
가져오기
내보내기
정보
모드
종료
|
|
 |
|
|
■ 편집 |
|
■ COGO |
|
 |
|
점
코드
점 목록
횡단-탬플릿
도로데이터
관측데이터
|
|
 |
|
인버스
교차점계산
인버스 PTL
방향/거리
회전
좌표변환
축적
면적계산
|
|
■ 측량 |
|
■ 도움말 |
|
|
|
기계/후시점설정
방사관측
횡단측량
체인찾기
직각필지
대변측정 |
|
|
|
|
|
| ● 좌표 기억 측정(STORE) |
 |
트래버스측량 등에 의해 기계를 이동 할
경우 최종 이동점의 좌표를 원점의 좌표로 표시합니다. |
|
| ● 배각 측정(REP) |
 |
배각 측정시 측정횟수, 종합각, 평균각이
동시에 표시되고, 측각오차가 ±30″ 이상
시에는 에러를 표시합니다. |
|

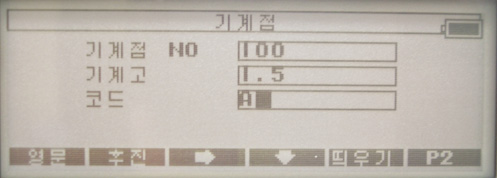

| ● 후시 방위각 설정 |
 |
기계점의 좌표와 기지점의 좌표를 입력
시키면 두 점간의 방위각이 자동적으로
표시됩니다. |
|
| ● 원격 높이 측정(REM) |
 |
지표에서부터 프리즘을 직접 설치할 수
없는 위치(K)까지의 연직높이를 구할 수
있는 기능입니다.
이 측정은 프리즘에서 연직선상을 기준
으로 목표점까지의 연직높이를 연속적으로
구하여 보여줍니다. |
|
| ● 대변 측정(MLM) |
 |
대변측정 시 측정방식은
1. (A-B), (A-C) 순
2. (A-B), (B-C) 순
두 점간의 수평거리, 연직거리, 사거리를
구할 수 있으며 좌표 파일 데이터 또는
수입력 데이터를 가지고도 계산이
가능합니다. |
|
| ● 라인측정(LINE) |
 |
케이블이나 벽 위의 임의의 점에 대한
옵셋거리, 연직거리 그리고 수평거리를
계산하며 또한 케이블 높이를 화면상에
표시합니다.
우선 A점과 B점을 측정한 후 케이블상의
점을 시준합니다.
그러면 A점에서 수평거리(옵셋거리),
연직거리 그리고 기계로부터 수평거리가 표시됩니다. 그 다음 측정 모드로 전환하면 시준점에서 지면까지의
거리 즉 케이블
높이를 측정할 수 있습니다. |
|
 |
|
표준구성품 |
 GTS-720
시리즈(렌즈 캡 포함).....1대
베터리(BT-61Q).........................1개
충전기(BC-30)...........................1개
USB
케이블(F-25)......................1개
터치
펜.....................................2개
(GTS-725 모델)........................1개
공구
셋트..................................1세트
운반
케이스...............................1개
실리콘
커버...............................1개
레인
커버..................................1개
구심추......................................1개
사용메뉴얼(TopSURV
CD 포함)....1권 |
 |
|
SPECIFICATIONS |
모델명
|
GTS-721
|
GTS-722 |
GTS-723 |
GTS-725 |
모델명 |
GTS-721 |
GTS-722 |
GTS-723
|
GTS-725 |
망원경
|
컴퓨터시스템 |
길이
|
150mm
|
운영체제
|
Microsoft
Windows
CE. NET 4.2 |
대물렌즈 직경
|
45mm(EDM 50mm)
|
프로세서
|
176.9Mhz Hitachi SH7750R |
| 배율 |
30× |
메모리
|
|
| 상 |
정상 |
RAM |
64M byte |
시계
|
1°30′ |
ROM |
2M byte(Flash ROM)+64M
Byte(Flash Disk) |
분해력
|
2.5″ |
표시부 |
320×240(QVGA) dots 그래픽
LCD TFT 칼라 |
최단
초점 거리
|
1.3m |
카드시시템 |
CompactFlash TM CARD(Type
Ⅰ/Ⅱ) |
거리측정
|
인터페이스 |
| 조건1 1프리즘 |
3,000m
|
2,000m |
시리얼포트 |
RS-232C |
| 3프리즘 |
4,000m
|
2,700m |
|
USB 포트(타입 B) |
| 9프리즘 |
5,000m |
3,400m |
기타 |
| 조건2 1프리즘 |
3,500m
|
2,300m |
기계고 |
182mm |
| 3프리즘 |
4,700m |
3,100m |
기포관
감도 |
|
| 9프리즘 |
5,800m |
4,000m |
원형기포관 |
10′2mm |
※
조건1 : 기상 조건 보통 시(가시거리 20km)
※ 조건2 : 기상 조건 양호 시(가시거리 40km)
|
수평기포관 |
30″/2mm |
측정정도
|
±(2mm+2ppm×D″)m.s.e.
|
구심망원경
|
|
최소측정단위
|
|
배율 |
3× |
| 정밀모드 |
1mm/0.2mm |
촛점범위
|
0.5m ~ ∞ |
| |
0.2mm : 약 2.8초 |
상 |
정상 |
|
코스모드 |
0.7 초
|
포인트가이드 |
내장 |
| 트래킹모드 |
0.4 초 |
본체크기
|
GTS-721/722/723:343(H)×245(W)×219(L)mm
GTS-725343(H)×245(W)×199(L)mm |
| 최대거리표시 |
11자리수 : 최대표시 ±9999999.9999 |
중량
본체
(배터리포함) |
6.2kg |
6.1kg |
| 측정시간 |
|
운반케이스 |
4.7kg |
| 정밀모드 |
1mm : 약 1.2초
|
방수능 |
|
| |
0.2mm : 약 2.8초 |
방진/방수등급
|
IP54 |
|
코스모드
|
0.7 초 |
사용온도 |
-20℃ ~ +50℃ |
|
트래킹모드
|
04 초 |
|
|
| 각도측정 |
전원부 |
| On-Board
리튬 이온 밧데리 BT-61Q |
| 측각방식 |
엡솔루트방식 |
출력접압
|
DC7.4V |
| 수평 |
2축 |
용량
|
4400mAh |
| 수직 |
2축 |
거리측정시
(거리+각도)
|
약 7.5 시간 |
| 최소독취지 |
0.5″ |
1″/5″ |
각도만
측정시 |
약 10 시간 |
| 측각정도 |
1″ |
2″ |
3″ |
5″ |
중량
|
0.2kg |
| 자동
보정 장치 |
충전기
BC-30 |
| 타입 |
2축 |
출력전압 |
AC100-240V |
| 검출방식 |
액체타입 |
주파수 |
50/60Hz |
| 보정범위 |
±4′ |
충전시간 |
4 시간 |
| 보정단위 |
1″ |
사용온도 |
+10℃ ~ +40℃ |
| 중량 |
0.15kg |
| |
 |
|
|
 |
|
